X線透過式2次元測定機 MVX-818

測定機・分類機

  • MVX-818
  • MVX-818

    基板の膨張・収縮・変形の分析
    X線カメラにより多層基板のパターン透視確認や、パターン座標測定により基板の膨張・収縮・変形の分析や不良解析が出来ます。
  • MVX-818

    多層基板製造工程での使用例
    露光から完成までの各工程で測定をすることにより、基板の膨張・収縮・変形の分析をします。
  • MVX-818

    マイクロフォーカスX線透視画像と多彩な測定
    鮮明なX線画像(ズーム機能付)と多彩な測定機能があります
  • MVX-818

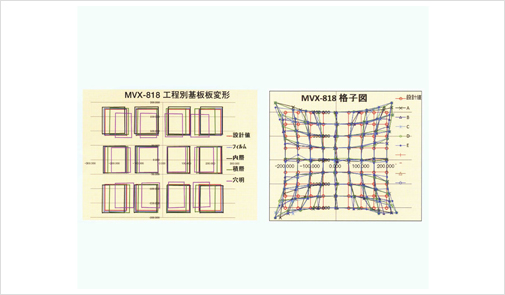

    分析ソフト
    変形を図や表にする各種分析ソフトがあります。
  • MVX-818
  • MVX-818
  • MVX-818
  • MVX-818
  • MVX-818
製品名 X線透過式2次元測定機
品番 MVX-818

製品機能と特長

X線カメラにより多層基板のパターン透視確認やパターン座標測定します。露光から完成までの各工程で測定をすることにより、基板の膨張・収縮・変形の分析をします。
(CCDカメラも搭載している為、X線では測定できない露光フィルムなども測定が出来る為、工程ごとの分析がMVX-818 1台で可能となります。)

品質改善
多層基板の製造工程の前後に測定データをフィードバックすることで品質改善に役立ちます。
鮮明画像
マイクロフォーカスX線とX線カメラのズーム機能により、大パターンから小パターンの高精度な測定が可能です。
安定測定
X線基準穴明機で培ったX線技術により、安定した測定ができます。
