Nine9(ナイン・ナイン) ERテーパーシャンク一体型インサートホルダ
ERgo(イーアールゴー)
Nine9
製品特徴
ERgoはERタイプインサート式工具システムです。
システムは一体型ERテーパーシャンクカッタのERgoホルダ、ERgoナット、ERgoピンの3つで構成。
ER16のホルダに取り付けることができ、簡単な工具交換で工具取付時のバラツキも最小限にし、非常に短い工具長と高い取付剛性と優れた振れ精度により工具寿命に優れます。
スイス型自動旋盤、タレット旋盤、タッピングマシンBT30などの小型マシニングセンターにおける狭いワークスペースに最適です。
Nine9 ERgo(イーアールゴー)
インサート工具システム
ERgo (イーアールゴー) 特徴
- 一体型ERテーパーシャンクカッタ

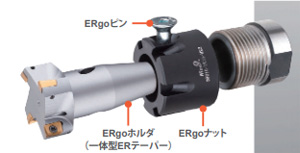

システムは、ERgoナット、ERgoピン、ERgoホルダで構成。
ERgoピンによりERホルダがERテーパに押し付けられ、高い取付剛性にて固定されます。 - 一体型により高剛性を実現
一体型ERテーパーシャンクカッタは工具取付時のバラツキを最小限にします。
センタースルークーラント対応。
バランス調整済で高速加工が可能です。
高い取付剛性と優れた振れ精度により工具寿命に優れます。
- 工具長補正の必要なし！セットアップ時間を短縮します。
工具交換やセットアップタイム短縮をもたらします。
加工深さはインサートやホルダの交換後も一定です。
- ER16であればERgoを使用することができます
簡単な工具交換方式と非常に短い工具長。
回転工具やコレットチャックにも装着可能。
- シンプルな工具取付方法
シンプルなERgoカッタは最小な部品で構成されており交換時間はわずか数秒です。
工具交換時の工具長繰り返し誤差は±0.1mm。
- ER16でØ32の工具径を実現！
ERgoはカッタ径Ø10からØ32mm。
大径工具対応により、高効率な加工が可能です。
短い工具長により、優れた振れ精度を実現します。
- 多彩な加工を実現するERgo
Nine9 ERgo(イーアールゴー)
インサート工具システム
ERgo(イーアールゴー) ラインナップ
その他Nine9製品はこちらから
Nine9社について
Nine9（ナイン・ナイン）社は台湾の切削工具メーカーで、モミツケ加工・C面取り加工･刻印加工等のアプリケーションで急成長をしているブランドです。革新的なデザインにより、高効率な切削能力や、高い耐久性を持つスローアウェイ式のツールを、世界40カ国以上に提供しています。
マシニングセンター、CNC旋盤、複合旋盤、フライス盤、等で使用することができ、対応アプリケーションも、モミツケ加工、穴面取り加工、刻印加工、V溝入れ加工、端面削り加工、センタードリル加工、旋削加工、溝入れ加工と多岐にわたります。
形状・材質・コーティングの異なるインサートが数多くラインナップされており、1つのホルダーで様々な加工を実現でき、高効率化によるコストダウンはもとより、導入コストの低減にも一役を担います！
