超硬ロータリーバー

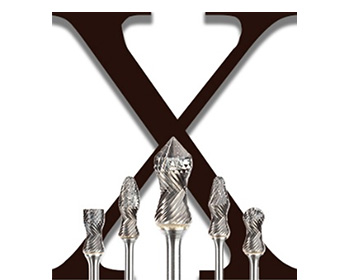

MRA超硬バー

MRA

製品特徴

MRA超硬バーは、半世紀にわたり日本国内において超硬ロータリーバーを販売し続けているノウハウが反映され、幅広く多様なニーズにお応えしている製品です。

一般加工用のCBシリーズ、ステンレス・耐熱合金などの難削材加工用のHDシリーズ、アルミ合金や非鉄金属、樹脂加工用のACシリーズ。そして精密な加工に適した3mmシャンク、幅広い用途に対応した6mmシャンク、除去量の多い作業に最適な8mmシャンクと、用途に最適な多彩なラインナップをそろえています。
また、カタログ品にない特殊な形状や、耐久性向上などを目的とした別作仕様にも対応しておりますので、ご希望の際にはお気軽にお問い合わせください。

商品名 シャンク径 刃(砥石)径 先端形状

MRA超硬バー
一般加工用
CBシリーズ
MRA超硬バー
非鉄金属、樹脂等加工用
ACシリーズ

ACシリーズ

MRA超硬バー
ステンレス、難削材加工用
HDシリーズ

HDシリーズ

MRA超硬バー
深奥部加工用

ロングシャンク(CB・AC・HDシリーズ)

MRA超硬バーの用途・形状
刃付け形状と特長
クロスカット クロスカット 最も一般的に使用されている刃形状です。
スパイラルカットに比べ切削抵抗が小さくなります。
排出される切粉は粉状になります。
チャタリング(ビビリ)を最小限に抑えることができます。
クロスMCカット クロスMCカット クロスカットに比べ刃数が少なく切削量が多くなります。
クロスカットに比べ仕上げ面は劣ります。
クロスカットに比べ目詰まりしにくくなります。
クロスFineカット クロスFineカット クロスカットに比べ刃数が多く切削量が少なくなります。
クロスカットに比べ仕上げ面は良好になります。
Sクロスカット Sクロスカット 右刃・左刃共にストレート刃。Type46とType49のみ。
ストレートカットに比べ、切り粉が細かくなり、切削抵抗減少します。
Tクロスカット Tクロスカット 右刃・左刃共にねじれ刃。Type46とType49のみ。
スパイラルカットに比べ切削抵抗が小さくなります。
チャタリング(ビビリ)を最小限に抑えることができます。
排出される切粉は粉状になります。
ストレートカット ストレートカット シングルカットのストレート刃。Type46とType49のみ。
Sクロスに比べ切削抵抗は増すが、切削抵抗が一方向の為、加工面のうねりが減ります。
スパイラルカット スパイラルカット シングルカットのねじれ刃。切削量が多い為、作業時間を短縮でき高能率作業に向いています。排出される切粉は針状になります。
クロスカットに比べ切削抵抗は多少増します。
クロスカットに比べ仕上面は良好になります。
スパイラルMCカット スパイラル
MCカット
スパイラルカットに比べ刃数が少なく、切削量が多くなります。
スパイラルカットに比べ仕上げ面は劣ります。
スパイラルカットに比べ目詰まりしにくくなります。
スパイラルFineカット スパイラル
Fineカット
スパイラルカットに比べ刃数が多く切削量が少なくなります。
スパイラルカットに比べ仕上面は良好になります。
アルミカット アルミカット チップポケットを広く取ることにより、切粉の排出が良くなり目詰まりを防ぎ作業効率が上がります。
適合材質
適合材質 クロス
カット
スパイラル
カット
アルミ
カット
適合材質 クロス
カット
スパイラル
カット
アルミ
カット
炭素鋼 マグネシウム合金
合金鋼 チタン合金
耐熱鋼 アルミニウム
ステンレス アルミニウム合金
鋳鉄 溶接鋼
黄銅・青銅 プラスチック
硬質ゴム
使用上の注意
超硬バーにキズ、外見上の異常等の無いことを確認の上使用下さい。
取付けは正しく行い、シャンクの突き出し長さ(オーバーハング)を最小にし、確実にチャッキングして下さい。
空回転し振れや異常の無いことを確認する。
作業中に無理にこじったり、過剰な力を押し付けないで下さい。
作業中は必ず保護メガネや防塵マスクを着用して下さい。
ヘッド形状

超硬バーにはタイプ1からタイプ52までのヘッド形状が12種類あります。
使用する場所の形状に応じて適切なヘッドタイプを選択して下さい。(下図に具体参考例を示します)

ヘッド形状

別作品製作について

標準品ラインナップには無い形状や、ワーク材質、加工機に最適化した超硬バーを別作品として対応しています!

<別作品例>

特殊先端形状
標準品からの一部形状変更、ご指定の形状、刃数、ねじり角、逆刃(左刃)など
(※製造上の理由により、お受けできない形状や使用が有ります。)
公差指定
全長、刃長等の公差を標準よりも厳しくすることで、マシニングセンタや専用機での段取り作業低減に貢献します。
シャンク径指定
標準はφ3又はφ6ですが、より高剛性なφ8シャンクも選択可能です。
コーティング、超硬材質変更
難削材対応等で、コーティングや超硬材質変更も可能です。

MRA超硬バー別作品製作依頼用紙ダウンロード
